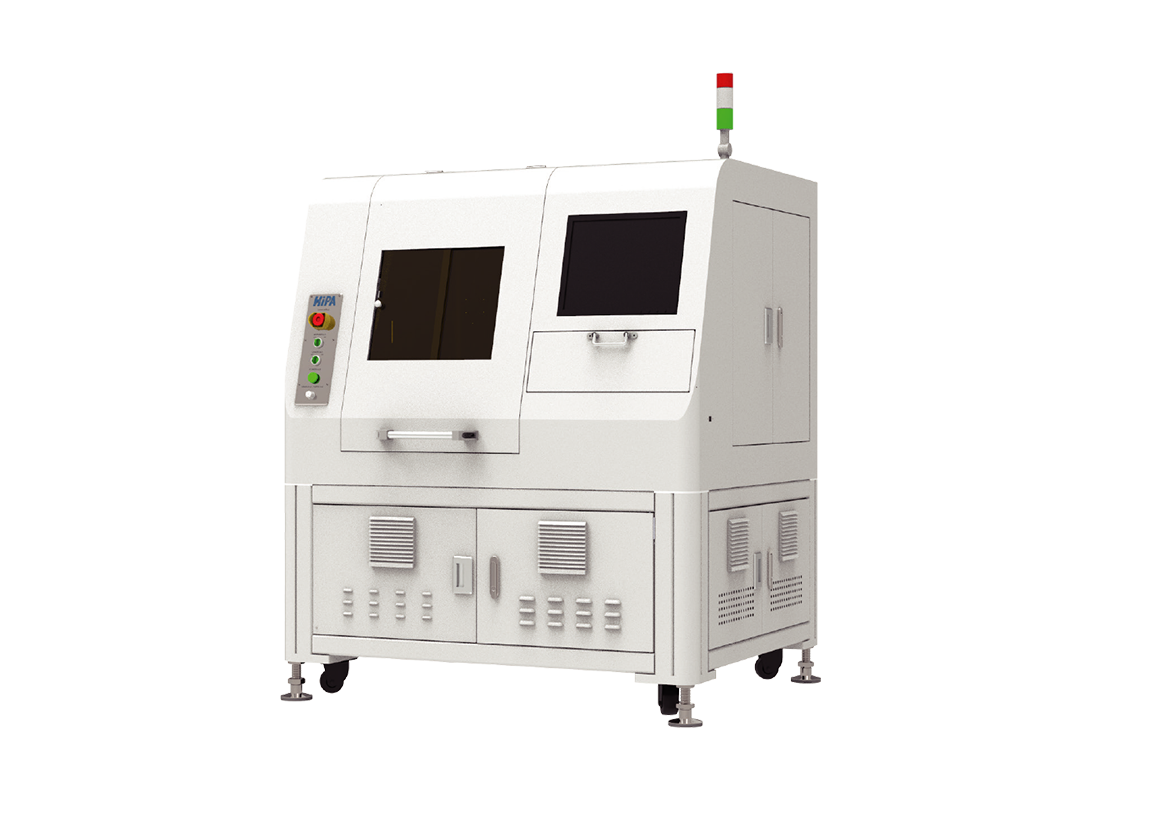

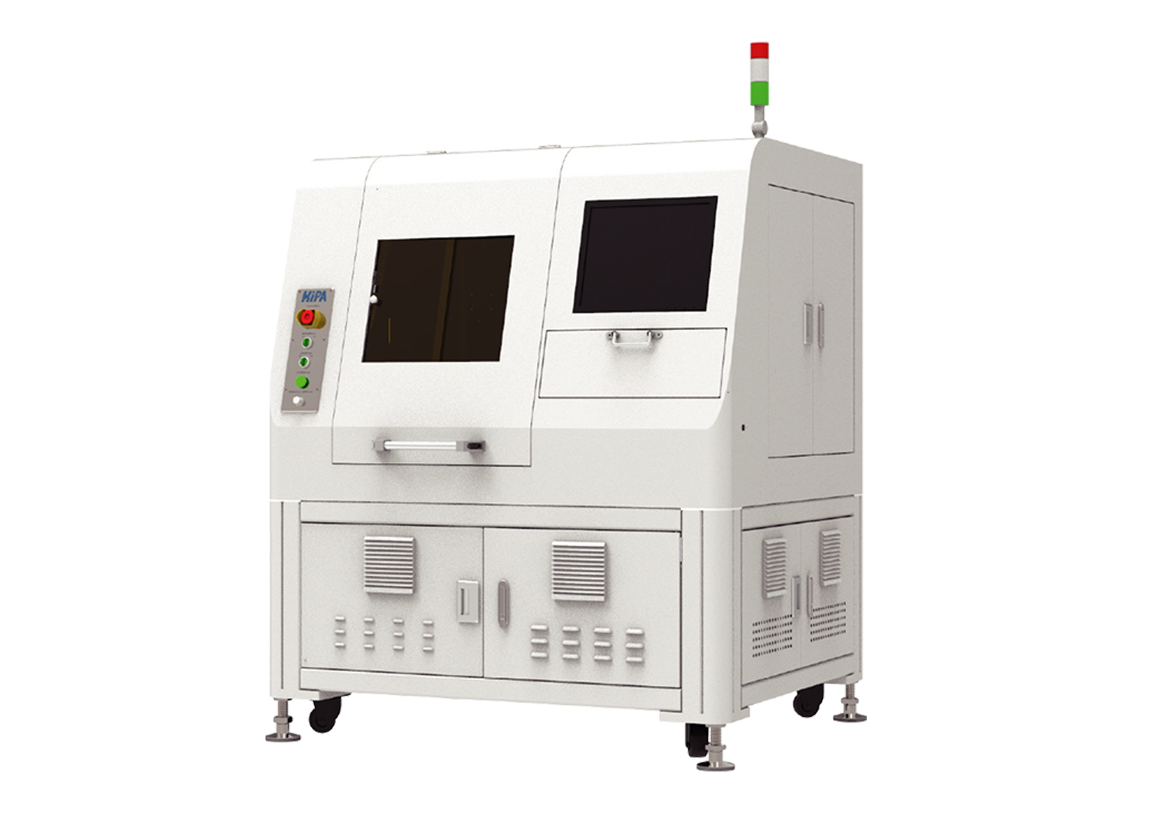

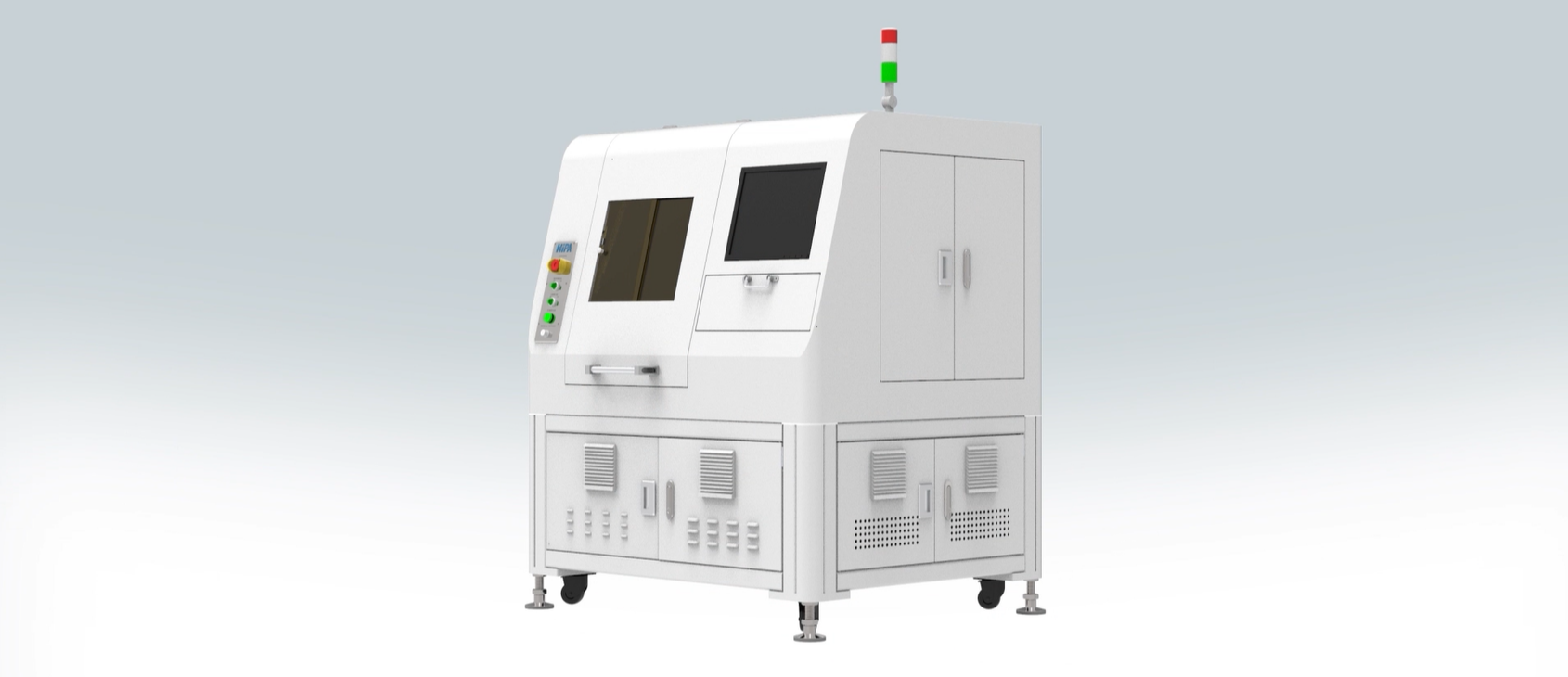

激光划线机
激光划线机，通过光学系统的扩束、整形及聚焦将激光光束聚焦到微米级别，并在材料表面来回移动，使得被加工材料融化与气化，形成一定深度的刻痕，实现划线。
激光划线机，属于片式电阻生产制程中的关键设备，用于陶瓷基板、PCB软板为基底的片式电阻基板的激光划线。
-
＜±5μm正反面重合度
-
10-20µm(UV)、20-50µm(IR)划线宽度
-
产品优势
-
产品应用
-
产品参数
-
相关产品
产品优势
-
自研激光器，成本低，寿命长，售后有保障
采用JPT自研的激光器，可针对特定应用定制激光器，成本低。选取性能最优的器件(光纤、晶体、泵浦源等)组装激光器，72H老化测试，长期使用有保障。
-
可实现两种切线方式(划线、打孔)
划线为横向与纵向划线，单次或多次叠切；打孔为按位置触发激光实现等间距打孔；划线与打孔，均可实现跳过相交线的重合点，避免相交点位置深度超标。
-
正反面划线的相对重合度精度高
正反面划线的相对重合度，是指基板正面划线与背面划线的相对切口位置偏差；最小偏差可以实现＜±5μm
产品应用
-
红外划线 2D俯视图
-
红外划线 3D俯视图
-
划线深度 0.0755mm
-
紫外划线 2D俯视图
-
紫外划线 3D俯视图
