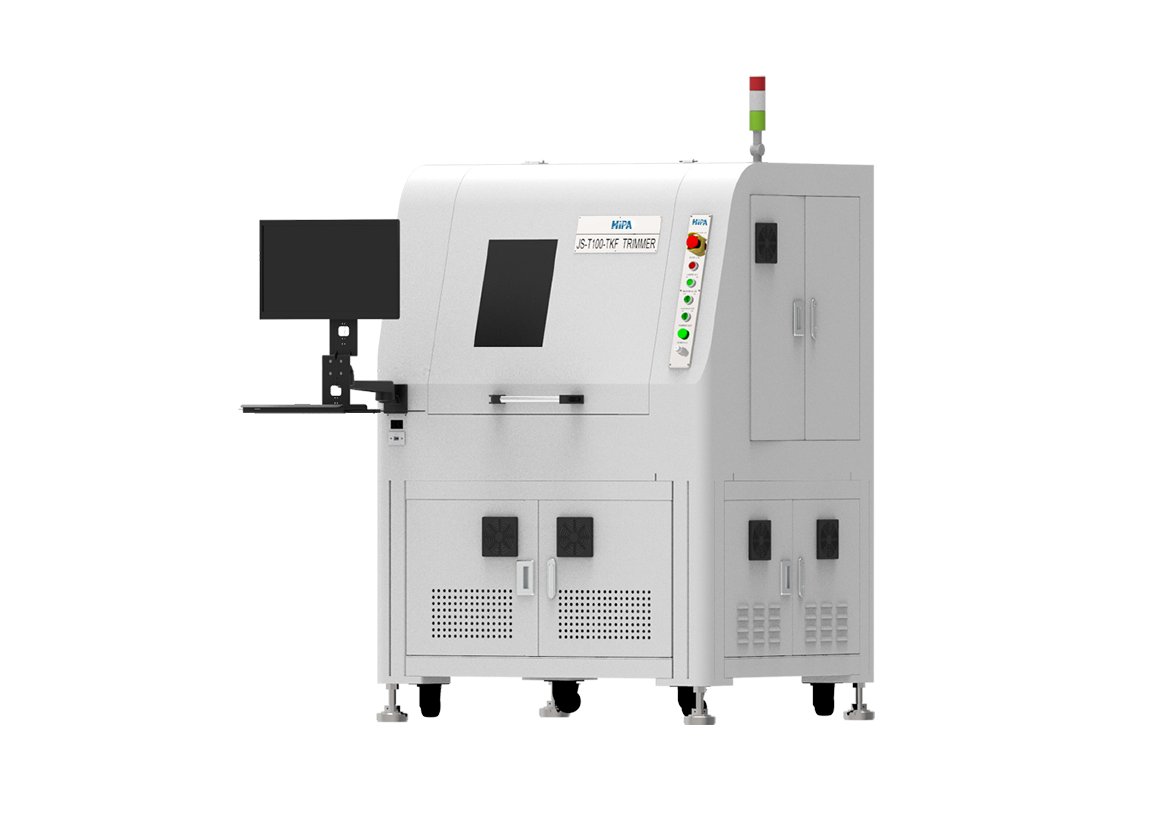

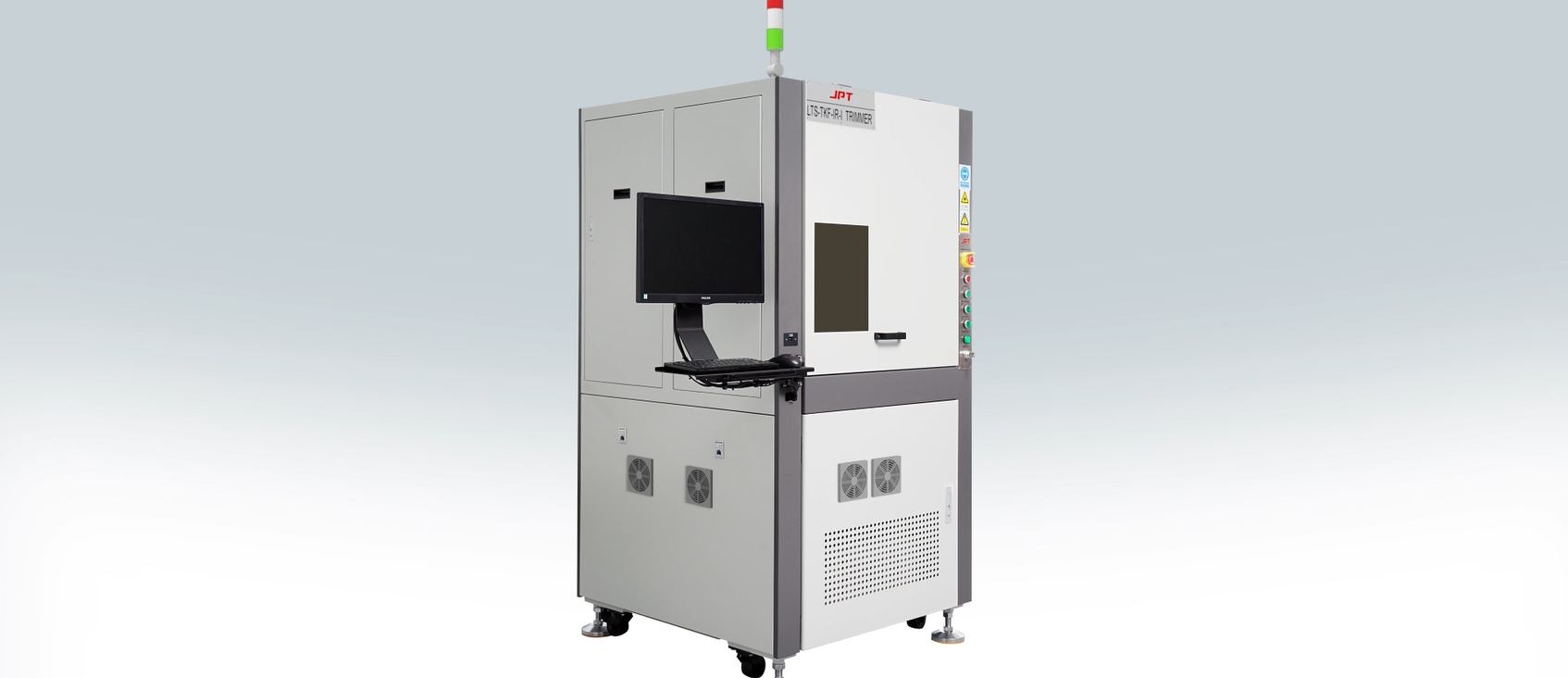

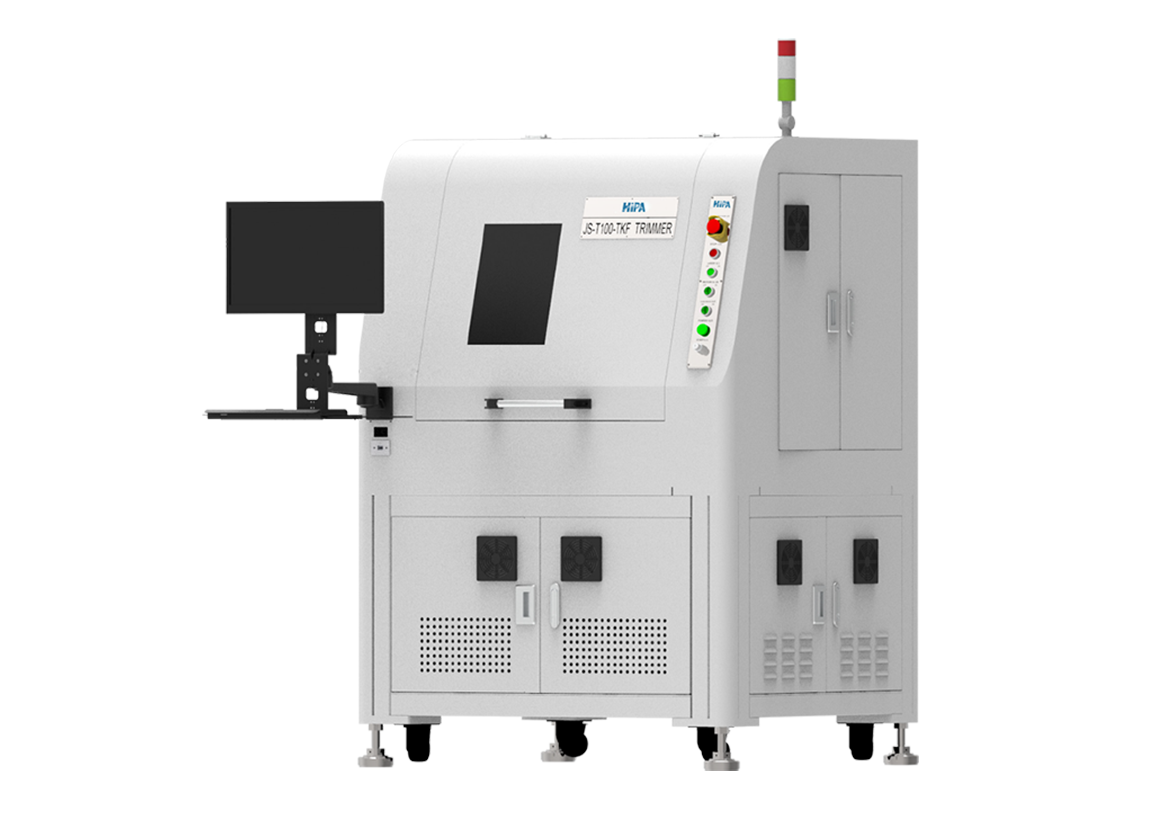

薄膜激光调阻机
薄膜激光调阻机，将激光光束聚焦到微米级别，在电阻表面进行扫描，使得电阻浆料层融化与气化，形成一定深度的刻痕，改变电阻体的导电截面积或导电长度；同时利用精密量测系统实时测量，达到目标阻值即停止出光；从而实现把低于目标阻值的电阻值调到目标偏差范围内。
薄膜激光调阻机，属于片式薄膜电阻生产制程中的关键设备，用于陶瓷基板为基底的片式薄膜电阻/混合电路(薄膜)的激光调阻。
-
0.1Ω-500MΩ阻值范围
-
±0.05/±0.1/±0.5/±1(%)调阻精度
-
产品优势
-
产品应用
-
产品参数
-
相关产品
产品优势
-
自研激光器，成本低，寿命长，售后有保障
采用JPT自研的激光器，可针对特定应用定制激光器，成本低。选取性能最优的器件(光纤、晶体、泵浦源等)组装激光器，72H老化测试，长期使用有保障。
-
调阻刀口宽度窄，可实现更大倍率的调阻
绿光/紫外激光器，调阻刀口最窄可实现8um/6um；而红外激光器调阻刀口最窄约17um；在相同电阻尺寸内，绿光/紫外可切割更多的刀数，实现更大倍率的调阻。
-
调阻算法多，调阻精度高
设备已具备多种调阻刀型与算法去支持薄膜电阻的多种设计形式，实现高精度调阻；也可针对特定形式，定制开发算法。
产品应用
-
红外 刀口宽度 17~25μm
-
基板实物图
-
绿光 刀口宽度 8~9μm
-
紫外 刀口宽度 7~8μm
